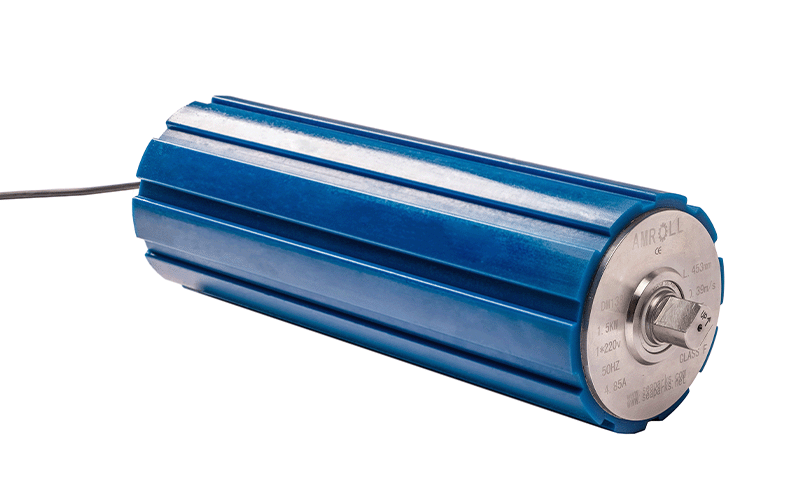

Барабанный двигатель Amroll-TM113F

Name: Барабанный двигатель Amroll-TM113F
Rating: 4.6 (81 reviews)

Асинхронный масляный барабанный двигатель TM113F, изготовленный из нержавеющей стали, отвечает строгим требованиям санитарной и влажной среды. Этот продукт отвечает требованиям работы на высокой мощности и низкому уровню шума в ограниченном пространстве системы передачи. Этот тип барабанного двигателя обычно используется в :

Конвейер пищевой промышленности
Фармацевтическая упаковка
Ленточные конвейеры

Связаться с нами

Тип двигателя: асинхронный, переменного тока, 1 и 3 фазы
Ключевые слова: Ременная передача, Маслонаполненный.
Тег: Гигиена, Отставание

Описание
Дополнительная информация

Корпус барабанного двигателя

●Корончатый корпус из нержавеющей стали, обработанный антикоррозионным маслом.
●Стандартный корпус имеет корональную форму, поверхность обработана нескользящей резьбой.

Шестеренчатая передача

●Шестерни обработаны и отточены в соответствии со стандартами AGMA/DIN 6 для обеспечения низкого уровня шума.

Мотор

●Общие глобальные напряжения 50 Гц или 60 Гц.
●Асинхронный двигатель переменного тока
●Класс изоляции обмоток двигателя F.
●Все двигатели с тепловой защитой.
●Электродвигатель с масляным охлаждением.
●Длина кабеля не менее 1,2 метра вне шахты.

Система уплотнений

●Двойная система уплотнения вала.
●Система уплотнения – степень защиты IP 66/67.

Масло

●Предварительно смазанный маслом
●Рекомендуется замена масла каждые 50 000 часов работы.

Другие предметы

●Электромагнитные тормоза являются дополнительными, но длина корпуса будет соответственно увеличена.
●Скорость ленты и ширина лицевой стороны (L) по запросу.
●Международная сертификация безопасности CE и UL.
●Нестандартные барабанные двигатели доступны по запросу.

*Барабанный двигатель AMROLL TM113F-1230 В/50 Гц**
Власть [кВт/л.с.]	Количество столбы	Механизм этапы	Механизм соотношение	Номинальный скорость ленты [РС]	Полная нагрузка крутящий момент [Нм]	Полная нагрузка тяга ремня [Н]	Полная нагрузка текущий [А]	Мин. ширина лица (Д) [мм]	Мин.л Масса [кг]
0,12/0,16	4	3	60,66	0,15	49.04	868	0,84	340	13
			49,36	0,18	39,83	705
			41.07	0,21	35.41	627
			37,7	0,23	31,87	564
			31,59	0,27	25.49	451
			25,7	0,34	21.24	376
			21.38	0,4	17,68	313
			19.63	0,44	15.93	282
		2	15.71	0,55	12.88	230
			13.07	0,65	10.85	192
			12	0,71	10.34	183
	6	3	60,66	0,08	79,67	1410	1	340	15
	6	3	49,36	0,1	63,73	1128	1	340	15
0,15/0,20	4	3	60,66	0,14	61,3	1085	1.24	340	13
			49,36	0,17	49,78	881
			41.07	0,21	44,24	783
			37,7	0,22	39,83	705
			31,59	0,26	31,87	564
			25,7	0,33	26.56	470
			21.38	0,39	22.15	392
			19.63	0,43	19.94	353
		2	15.71	0,54	16.27	288
			13.07	0,64	13.56	240
			12	0,7	12.94	229
0,18/0,24	4	3	60,66	0,14	73,56	1302	1,4	355	14
0,18/0,24	4	3	49,36	0,17	59,78	1058	1,4	355	14
			41.07	0,21	53.11	940
			37,7	0,22	47,8	846
			31,59	0,26	38,25	677
			25,7	0,33	31,87	564
			21.38	0,39	26.56	470
			19.63	0,43	23,9	423
		2	15.71	0,54	19.49	345
			13.07	0,64	16.27	288
			12	0,7	15.48	274
0,23/0,31	4	3	49,36	0,17	76,33	1351	1,67	370	15
			41.07	0,2	67,86	1201
			37,7	0,22	61.08	1081
			31,59	0,26	48,87	865
			25,7	0,32	40,74	721
			21.38	0,38	33,96	601
			19.63	0,42	30.57	541
		2	15.71	0,53	24.97	442
			13.07	0,63	20.79	368
			12	0,68	19.78	350
В мин. ширина лицевой части (L), общий вес барабанного двигателя увеличивается примерно на 2 кг на 100 мм.

Барабанный двигатель AMROLL TM113F-3 *400 В/50 Гц
Власть [кВт/л.с.]	Количество столбы	Механизм этапы	Механизм соотношение	Номинальный скорость ленты [РС]	Полная нагрузка крутящий момент [Нм]	Полная нагрузка тяга ремня [Н]	Полная нагрузка текущий [А]	Мин. ширина лица (Д) [мм]	Мин.л Масса [кг]
0,12/0,16	4	3	60,66	0,14	49.04	868	0,42	340	10
			49,36	0,17	39,83	705
			41.07	0,2	35.41	627
			37,7	0,22	31,87	564
			31,59	0,27	25.49	451
			25,7	0,33	21.24	376
			21.38	0,39	17,68	313
			19.63	0,43	15.93	282
		2	15.71	0,54	12.88	230
			13.07	0,64	10.85	192
			12	0,7	10.34	183
	6	3	60,66	0,09	79,67	1410	0,67	340	13
	6	3	49,36	0,11	63,73	1128	0,67	340	13
0,15/0,20	4	3	60,66	0,14	61,3	1085	0,47	340	13
			49,36	0,17	49,78	881
			41.07	0,2	44,24	783
			37,7	0,22	39,83	705
			31,59	0,26	31,87	564
			25,7	0,32	26.56	470
			21.38	0,39	22.15	392
			19.63	0,42	19.94	353
		2	15.71	0,53	16.27	288
			13.07	0,64	13.56	240
			12	0,69	12.94	229
	6	3	49,36	0,11	79,67	1410	0,82	340	15
0,18/0,24	4	3	60,66	0,14	73,56	1302	0,57	340	13
			49,36	0,17	59,78	1058
			41.07	0,2	53.11	940
			37,7	0,22	47,8	846
			31,59	0,26	38,25	677
			25,7	0,32	31,87	564
			21.38	0,39	26.56	470
			19.63	0,42	23,9	423
		2	15.71	0,53	19.49	345
			13.07	0,64	16.27	288
			12	0,69	15.48	274
0,25/0,34	4	3	49,36	0,16	82,99	1469	0,84	355	15
			41.07	0,2	73,73	1305
			37,7	0,22	66,39	1175
			31,59	0,26	53.11	940
			25,7	0,32	44,29	784
			21.38	0,38	36,89	653
			19.63	0,42	33.22	588
		2	15.71	0,52	27.12	480
			13.07	0,62	22,6	400
			12	0,68	21.47	380
0,37/0,50	4	3	31,59	0,26	78,6	1391	1.13	370	15
			25,7	0,32	65,5	1159
			21.38	0,38	54,59	966
			19.63	0,42	49.13	870
		2	15.71	0,52	40.14	710
			13.07	0,62	33.45	592
			12	0,68	31,86	564
0,55/0,75	2	3	41.07	0,4	81,14	1436	1.24	370	15
			38,5	0,44	73.03	1293
			31,59	0,53	59,66	1056
			25,7	0,65	49,72	880
			21.38	0,79	40,57	718
			19.63	0,85	36,51	646
		2	15.71	1.1	29.83	528
			13.07	1.3	24.86	440
			12	1,4	23,68	419
В мин. лицевая ширина (L), общий вес барабанного двигателя увеличивается примерно на 2 кг на 100 мм.

Дополнительный барабанный двигатель TM113F/натяжной шкив
Технические характеристики	Барабанный двигатель	Натяжной шкив
Оболочка
Нержавеющая сталь (стандарт 304) с короной	1	1
Нержавеющая сталь (стандарт 304) цилиндрическая	2	2
Нержавеющая сталь (стандарт 304), цилиндрический+ключ	2	2
Торцевой корпус (спереди и сзади)
Литая нержавеющая сталь (стандарт 304)	1	1
Вал (передний и задний)
Нержавеющая сталь (стандарт 304)	1	1
Резиновая изоляция
Горячая вулканизация, черная гладкая резиновая изоляция	2	2
Бело-синяя резина отстает по качеству продуктов питания	2	2
Уретановое отставание	2	2

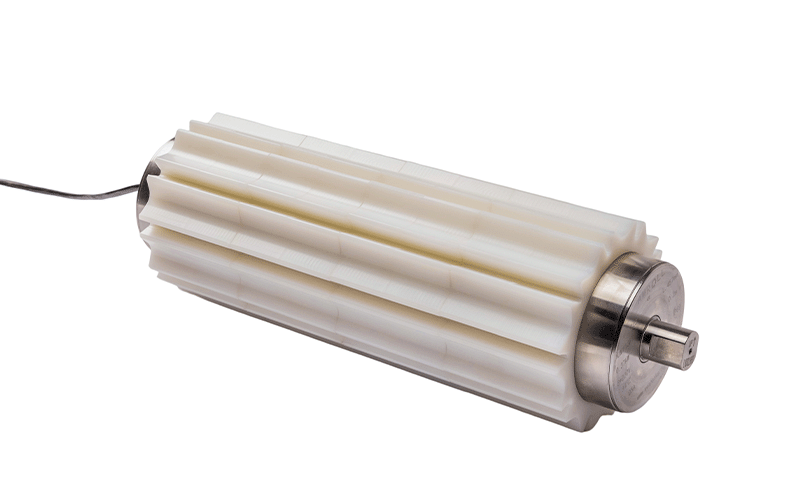

Звездочки для модульных лент	2	2
V-образные канавки в резиновом отставании	3	3
Электродвигатели
1- или 3-фазный асинхронный двигатель	1
Напряжение 1230 В/50 Гц или 3400 В/50 Гц	1
Двигатель двойного напряжения	2
Наиболее распространенные глобальные напряжения при частоте 50 или 60 Гц.	1
Тепловая защита	2
Смазочное масло
Пищевое масло (FDA и USDA)	2
Электрическое подключение
Прямой кабельный разъем	1
Угловой кабельный соединитель из нержавеющей стали	2
Разъем клеммной коробки	3
Маслостойкий кабель из ПВХ	1
LS безгалогеновый кабель	2
Экранированный кабель (для частотно-регулируемого привода и тормозов)	3
Другие варианты
Механический ограничитель обратного хода	2
Электромагнитный тормоз	2
Модифицирован для вертикального или углового монтажа.	3
Работа с ЧРП	2
Примечание: 1 – входит в стандартную комплектацию 2 – дополнительные опции 3 – доступны в качестве ограниченной опции, но требуют подтверждения у производителя

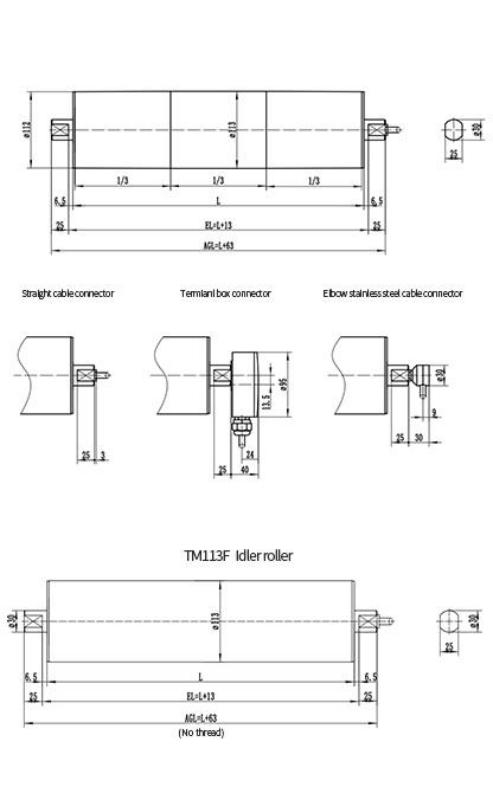

Стандартный размер

TM113F Барабанный двигатель
