Барабанный двигатель Amroll--TM138H

Name: Барабанный двигатель Amroll--TM138H
Rating: 3.6 (82 reviews)

Асинхронный масляный барабанный двигатель TM138H. Он в основном используется для ленточного конвейерного оборудования со средней нагрузкой, эффективная мощность двигателя составляет до 1,10 кВт. Тяжелая конструкция делает TM138H более подходящим для ленточной конвейерной промышленности с суровыми условиями эксплуатации. Это тип барабанного двигателя обычно используется в:

Электронная коммерция экспресс
Ленточный конвейер для сельскохозяйственной продукции
Ленточные конвейеры
Рентгеновские аппараты
Аэропорт

Связаться с нами

Тип двигателя: асинхронный, переменного тока, 3-фазный
Ключевые слова: Ременная передача, Маслонаполненный.
Тег: Сверхмощный, Сильный крутящий момент

Описание
Дополнительная информация

Корпус барабанного двигателя

●Корпус из мягкой стали, обработанный антикоррозионным маслом.
●Стандартный корпус имеет корональную форму, поверхность обработана нескользящей резьбой.

Шестеренчатая передача

●Редукторы обработаны и отточены в соответствии со стандартами AGMA/DIN 6 для обеспечения низкого уровня шума.
●Чугунный редуктор.

Мотор

●Общие глобальные напряжения 50 Гц или 60 Гц.
●Асинхронный двигатель переменного тока
●Класс изоляции обмоток двигателя F.
●Электродвигатель с масляным охлаждением.
●Длина кабеля не менее 1,2 метра вне шахты.

Система уплотнений

●Двойная система уплотнения вала.
●Система уплотнения – степень защиты IP 66/67.

Масло

●Предварительно смазанный маслом
●Рекомендуется замена масла каждые 50 000 часов работы.

Другие предметы

●Электромагнитные тормоза являются дополнительными, но длина корпуса будет соответственно увеличена.
● Скорость ленты и ширина лицевой стороны (L) по запросу.
●Международная сертификация безопасности CE и UL.
●Нестандартные барабанные двигатели доступны по запросу.

*Барабанный двигатель AMROLL TM138H-3 400 В/50 Гц**
Власть [кВт/л.с.]	Количество столбы	Механизм этапы	Механизм соотношение	Номинальный скорость ленты [РС]	Полная нагрузка крутящий момент [Нм]	Полная нагрузка тяга ремня [Н]	Полная нагрузка текущий [А]	Мин. ширина лица (Д) [мм]	Мин.л Масса [кг]
0,25/0,34	6	3	58,87	0,11	149,09	2161	0,99	390	24
			53.21	0,13	135,1	1958 год
			48,36	0,14	122,47	1775 г.
0,37/ 0,50	2	2	16.87	1.19	21.87	317	0,92	330	22
	2	2	15.33	1.32	19.46	282	0,92	330	22
	4	3	58,87	0,17	143,38	2078	1.05	330	22
			53.21	0,19	129,59	1878 г.
			48,36	0,21	119,99	1739 г.
			37.23	0,28	90,67	1314
			29.33	0,35	71,44	1035
			26.51	0,39	64,57	936
			24.1	0,42	60.03	870
			18.55	0,55	45,18	655
		2	16.87	0,6	41,51	602
			15.33	0,67	38,92	564
			11,8	0,87	30,64	444
	6	3	58,87	0,11	219,92	3187	1,5	390	24
			53.21	0,13	199,96	2898
			48,36	0,14	180,65	2618
0,55/0,75	2	3	58,87	0,34	107,96	1565 г.	1,28	330	22
			53.21	0,38	99.08	1436
			48,36	0,42	89,22	1293
			37.23	0,54	68,27	989
			29.33	0,69	55,75	808
			26.51	0,76	49,54	718
			24.1	0,84	44,57	646
			18.55	1.1	35,67	517
		2	16.87	1.2	32.45	471
			15.33	1.3	28.91	419
			11,8	1,7	22.77	330
	4	3	58,87	0,17	217.07	3146	1,57	390	24
			53.21	0,19	198,17	2872
			48,36	0,21	178,37	2585
			37.23	0,27	137,26	1989 год
			29.33	0,34	108,16	1567
			26.51	0,38	99.08	1436
			24.1	0,42	89,22	1293
			18.55	0,54	68,39	991
		2	16.87	0,6	62,84	911
			15.33	0,65	57,82	838
			11,8	0,85	45,54	660
0,75/1,02	2	3	58,87	0,34	149,09	2161	1,63	390	24
			53.21	0,38	135,1	1958 год
			48,36	0,41	121,65	1763 г.
			37.23	0,54	94,28	1366
			29.33	0,68	76.04	1102
			26.51	0,75	67,55	979
			24.1	0,83	60,79	881
			18.55	1.08	48,65	705
		2	16.87	1.18	44,37	643
			15.33	1.3	39,4	571
			11,8	1,68	31.05	450
	4	3	48,36	0,21	243,23	3525	2.11	390	24
			37.23	0,27	188,56	2733
			29.33	0,34	148,57	2153
			26.51	0,38	135,1	1958 год
			24.1	0,42	121,65	1763 г.
			18.55	0,54	93,95	1362
		2	16.87	0,6	86,32	1251
			15.33	0,66	78,87	1143
			11,8	0,85	62,1	900
1,10/1,50	2	3	48,36	0,41	178,37	2585	2,62	390	24
			37.23	0,54	137,63	1995 год
			29.33	0,68	108,44	1572 г.
			26.51	0,75	99.08	1436
			24.1	0,83	89,22	1293
			18.55	1.08	68,57	994
		2	16.87	1.18	63,69	923
			15.33	1.3	57,82	838
			11,8	1,69	45,54	660
В мин. ширина лицевой части (L), общий вес барабанного двигателя увеличивается примерно на 3,25 кг на 100 мм.

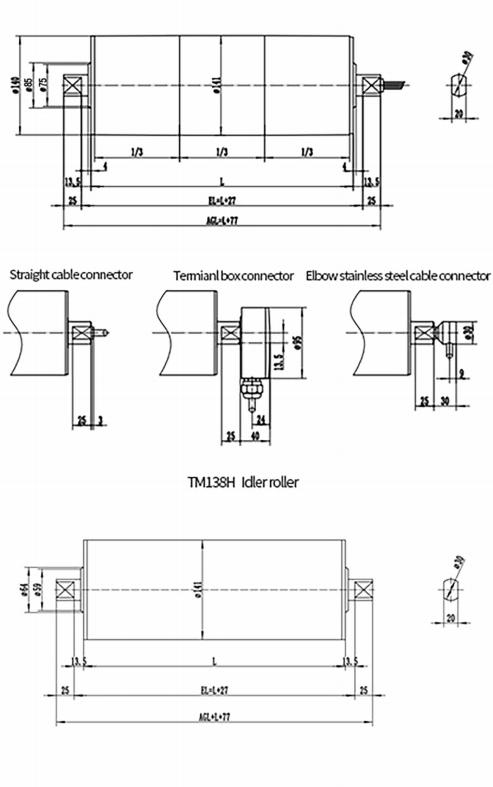

Дополнительный барабанный двигатель TM138H/натяжной шкив
Технические характеристики	Барабанный двигатель	Натяжной шкив
Оболочка
Коронка из мягкой стали	1	1
Цилиндрический из мягкой стали	2	2
Нержавеющая сталь (стандарт 304) с короной	2	2
Нержавеющая сталь (стандарт 304) цилиндрическая	2	2
Торцевой корпус (спереди и сзади)
Чугун	1	1
Литая нержавеющая сталь	2	2
Вал (передний и задний)
Мягкая сталь	1	1
Нержавеющая сталь (стандарт 304)	2	2
Коробка передач и задний фланец
Чугун	1	1
Резиновая изоляция
Горячая вулканизация, черная гладкая резиновая изоляция	2	2
Бело-синяя резина отстает по качеству продуктов питания	2	2
Уретановое отставание	2	2
Звездочки для модульных лент	2	2
V-образные канавки в резиновом отставании	3	3
Электродвигатели
3-фазный асинхронный двигатель	1
3*400 В/50 Гц	1
Двигатель двойного напряжения	2
Наиболее распространенные глобальные напряжения при частоте 50 или 60 Гц.	1
Тепловая защита	2
Смазочное масло
Трансмиссионное масло №150	1
Низкотемпературное масло	2
Пищевые масла и смазки (FDA и USDA)	2
Электрическое подключение
Прямой кабельный разъем	1
Угловой кабельный соединитель из нержавеющей стали	2
Разъем клеммной коробки	2
Маслостойкий кабель из ПВХ	1
LS безгалогеновый кабель	2
Экранированный кабель (для частотно-регулируемого привода и тормозов)	3
Другие варианты
Механический ограничитель обратного хода	2
Электромагнитный тормоз	2
Модифицирован для вертикального или углового монтажа.	3
Работа с ЧРП	2
Примечание: 1 – входит в стандартную комплектацию 2 – дополнительные опции 3 – доступны в качестве ограниченной опции, но требуют подтверждения у производителя
